nawiertka NWZ/PE wodociągowa fi 110/40 mm do rurociągów z PE i PCV

Woda przeznaczona do spożycia przez ludzi.



Państwowy Zakład Higieny Warszawa



Ciśnienie robocze PN16.

Temp. max. 40°C.

Przyłącze gwintowe wg PN-EN 228-1.

Wymagania i badania wg PN-EN 1074 - 1 i 2



Nawiercanie pod ciśnieniem z użyciem aparatu nawiercającego. Stopa i obejma w całości wyłożona wykładziną gumową. Stopa zintegrowana z zasuwą nr kat. 2655, 2665, 2675. Możliwość wymiany uszczelnienia trzpienia zasuwy pod ciśnieniem. Zabezpieczenie wewnętrzne i zewnętrzne przed korozją farbą proszkowo epoksydową RAL 5005 o grubości 250µm i odporności na przebicie 3kV



- zamontować nawiertkę wraz z uszczelką i opaską gumową na rurociąg,

- otworzyć zasuwę do uzyskania wolnego przelotu na średnicy DN,

- zamontować na zasuwie aparat do nawiercania,

- dokonać odwiertu na rurociągu,

- wycofać wiertło poza strefę klina zamykającego zasuwę,

- zamknąć zasuwę,

- wykręcić aparat do nawiercania,

- rozprowadzić odpowiednio instalację wodociągową.

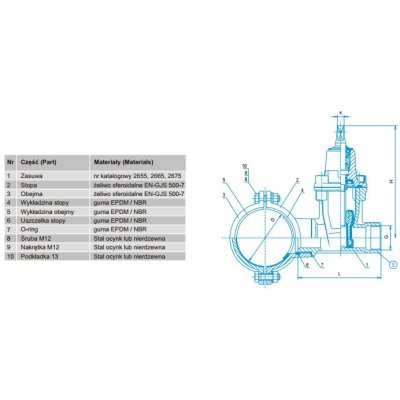

Rysunek techniczny w galerii
